  滾動軸承的主要尺寸，即內徑、外徑、寬度及倒角尺寸已經實現了標準化，世界各國都采用同一尺寸，日本的JIS也不例外。這些主要尺寸均遵循ISO尺寸標準，ISO則是 International Organization for Standardization（國際標準化組織）的縮寫。

在ISO尺寸標準中，對尺寸段在內徑 0.6 mm至外徑 2 500 mm以內的軸承主要尺寸—內徑 d、外徑D、寬度 B（或高度 T ）及倒角尺寸 r都作了規定。而且，還規定了尺寸段擴展的方法，內徑 d(d＞500 mm)將由標準值 R40求出。

在擴展尺寸段時，向心軸承采用公式∶外徑D＝d＋?D d0.9，寬度 B＝?B (D- d)/2。寬度 B盡量由 JIS Z 8601（標準數） 的數列 R80 求出。

倒角尺寸 r則要在寬度 B×7% 及剖面高度(D- d)/2×7% 二者之中，選取既不超過較小值又***接近 rs min 的數值。另外，上述各個尺寸都規定了尾數處理方法。

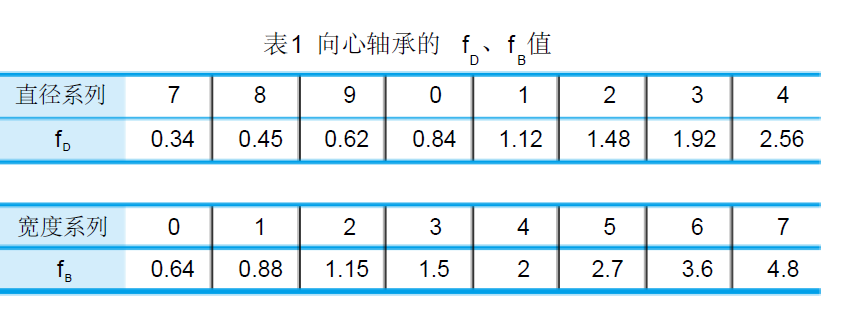

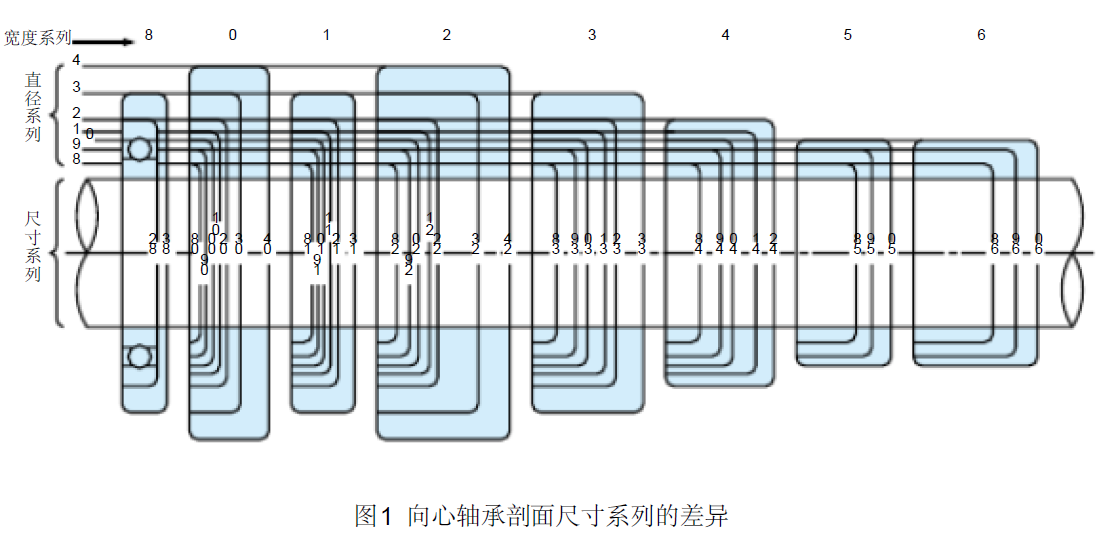

雖然可由 表 1的系數 D與內徑 d求出外徑，但大多采用直徑系列 9、0、2、3。按直徑系列代號4、3、2、1、0、9、8、7的順序，同一內徑尺寸的外徑差異漸小（見 圖1）。這些直徑系列配上系數，還可分出若干寬度系列。尺寸系列就由寬度系列和直徑系列組合而成。

圓錐滾子軸承在美國等國家大多采用英制尺寸，尚無 ISO 尺寸標準，采用米制尺寸的日本和歐洲各國則采用 ISO規定的米制尺寸標準。

推力軸承 (單向平座圈 ) 的內徑 d，外徑 D，高度T及倒角尺寸 r 等的擴展，也和向心軸承同樣作了規定。即采用公式外徑 D＝d＋D d0.8，高度 T ＝?T (D- d)/2 。倒角尺寸 r 在高度 T× 7%高度(D - d)/2 × 7%

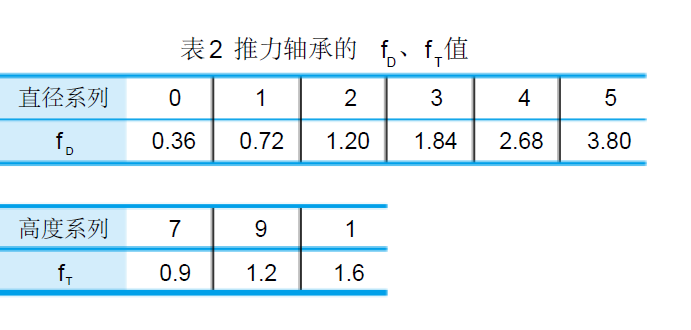

較小值而又***接近 rS min的數值。系數 D、T，參見表2。
